Büchsen­macher­werkzeug

Die Büchsenmacherwerkzeuge von HANZ Arms sind technisch auf die Anforderungen von Büchsenmachern, Waffenwerkstätten und Laufherstellern ausgelegt. Unser Sortiment umfasst Fertigreibahlen, Komplettreibahlen, Übergangsreibahlen, Patronenlager-Vorbohrer und Messing-Führungsbuchsen. Die Reibahlen setzen wir selbst beim Bau unserer Longrange-Büchsen ein.

Unser Werkzeugangebot umfasst Fertigreibahlen ohne Übergangskonus, Komplettreibahlen mit Übergangskonus und Übergangsreibahlen sowie Patronenlager-Vorbohrer und Messing-Führungsbuchsen. Der Vorbohrer vereint in unserer Methode die Aufgaben von Schrupp- und Vorreibahlen. Nenne bei deiner Bestellung ausdrücklich die gewünschte Werkzeugart und Ausführung.

Die Büchsenmacherwerkzeuge von HANZ Arms richten sich an Büchsenmacher, Waffenwerkstätten und Laufhersteller. Im Mittelpunkt stehen Werkzeuge für die Patronenlagerbearbeitung und das dazugehörige Zubehör. Für eine Anfrage nennst du das gewünschte Kaliber und die benötigte Werkzeugart.

HANZ Arms gehört zur Hanz GmbH in Österreich. Wir entwickeln und fertigen unsere Werkzeuge im eigenen Haus und mit Partnerbetrieben aus der Region. Die aktuellen Kontaktdaten und die Adresse findest du auf unserer Kontaktseite.

Ja. Mit unseren Patronenlager-Reibahlen fertigen wir die Patronenlager unserer eigenen Longrange-Büchsen. Du erhältst damit Werkzeuge, die wir selbst in unserer Büchsenmacherwerkstatt einsetzen. Unsere Produktbeschreibungen beruhen auch auf dieser eigenen Anwendung.

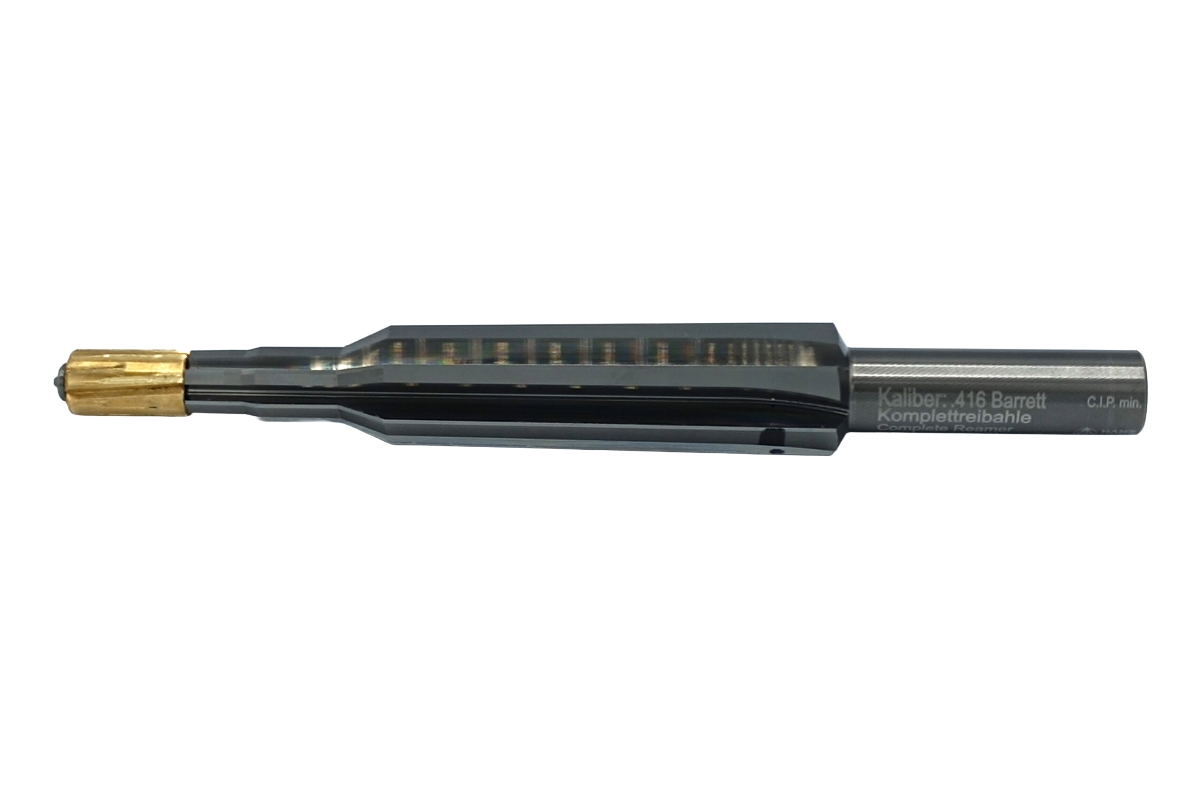

Im Büchsenmacheralltag bevorzugen wir Komplettreibahlen, weil sie das Patronenlager einschließlich Übergangskonus bei der Fertigbearbeitung in einem Arbeitsschritt herstellen. Der Übergang muss dabei nicht mit einem separaten Werkzeug gefertigt werden. Wir verwenden diese Werkzeuge selbst beim Bau unserer Longrange-Büchsen.

Patronenlager-Reibahle ist der Oberbegriff für Reibahlen zur Bearbeitung des Patronenlagers. Dazu gehören unterschiedliche Werkzeugarten: Eine Fertigreibahle stellt das Patronenlager ohne Übergangskonus fertig; eine Komplettreibahle enthält den Übergangskonus. HANZ Arms liefert beide Ausführungen. Die gewünschte Reibahlenart wird bei der Bestellung angegeben.

Unsere Patronenlager-Reibahlen bestehen aus massivem Hartmetall. Der Werkzeugkörper wird aus einem Hartmetall-Rohling gefertigt. Die Materialangabe bezieht sich auf die Reibahle; die austauschbaren Führungsbuchsen bestehen aus Messing.

Hartmetall und HSS sind unterschiedliche Werkzeugwerkstoffe. Hartmetall bietet eine hohe Verschleißfestigkeit; HSS steht für Schnellarbeitsstahl und ist zäher. HANZ Arms bietet die hier beschriebenen Patronenlager-Reibahlen aus massivem Hartmetall an. Eine allgemeingültige Zahl zur Standzeit lässt sich daraus nicht ableiten.

Eine Fertigreibahle bearbeitet das Patronenlager ohne Übergangskonus. Der Übergangskonus wird anschließend separat mit einer Übergangskonusreibahle hergestellt. Eine Komplettreibahle hat den Übergangskonus integriert und fertigt Patronenlager und Übergang beim Fertigreiben gemeinsam. HANZ Arms liefert beide Werkzeugarten; gib die gewünschte Ausführung bei deiner Bestellung ausdrücklich an.

Ja. Die Patronenlager-Reibahlen von HANZ Arms verfügen über eine austauschbare Führungsbuchse. Diese zentriert die Reibahle in der Laufseele. Die Messing-Führungsbuchse ist ein eigenes Zubehörteil und lässt sich austauschen, ohne die gesamte Reibahle zu ersetzen.

Die Standzeit einer Patronenlager-Reibahle hängt vom bearbeiteten Laufstahlwerkstoff, von der Schmierung, den Einsatzbedingungen und dem Zustand des Werkzeugs ab. Deshalb lässt sich keine feste Anzahl bearbeitbarer Patronenlager für jede Anwendung nennen. Der HANZ-Patronenlager-Vorbohrer entlastet die Reibahle, indem er die Vorbearbeitung übernimmt.

CIP bezeichnet die internationale Kommission für die Prüfung von Handfeuerwaffen. Ihre Maßtabellen enthalten Vorgaben zu Patronen und Patronenlagern. Die beschriebenen Patronenlager-Reibahlen von HANZ Arms entsprechen den CIP-Vorgaben des jeweiligen Kalibers.

Ja. Bei HANZ Arms erhältst du Patronenlager-Reibahlen auf Wunsch mit CIP-Mindestmaß. Wenn du diese Ausführung benötigst, gib den Wunsch bei deiner Anfrage ausdrücklich an. So ist klar, welche Ausführung für dein Kaliber angeboten werden soll.

Nein. Das CIP-Mindestmaß bezeichnet eine maßliche Vorgabe. Fertigungstoleranzen beschreiben dagegen die zulässige Abweichung von einem vorgegebenen Maß. Die Begriffe haben unterschiedliche Bedeutungen. Eine Reibahle mit CIP-Mindestmaß ist daher nicht automatisch gleichbedeutend mit engeren Toleranzen bei ihrer Herstellung.

Ein Patronenlager mit CIP-Mindestmaß ist für sich genommen keine Garantie für eine höhere Schusspräzision. Die Bezeichnung beschreibt die Maßgrundlage der Reibahle. Ein pauschaler Präzisionsgewinn für jede Büchse lässt sich daraus nicht ableiten.

Für Halbautomaten empfehlen wir die Standardausführung nach CIP-Vorgaben. Von der Mindestmaß-Ausführung raten wir für diesen Einsatz ab. Nenne bei deiner Anfrage, dass das Werkzeug für einen Halbautomaten vorgesehen ist, damit die gewünschte Ausführung eindeutig festgehalten werden kann.

CIP und SAAMI sind unterschiedliche Organisationen mit jeweils eigenen technischen Standards und Veröffentlichungen zu Patronen und Patronenlagern. Der gleiche Kalibername ersetzt deshalb nicht die Angabe der gewünschten Normgrundlage. Das hier beschriebene Reibahlenangebot von HANZ Arms orientiert sich an CIP-Vorgaben.

Die CIP veröffentlicht ihre offiziellen Tabellen zu Patronen und Patronenlagern als TDCC auf ihrer Website. TDCC steht für Tables of Dimensions of Cartridges and Chambers. Für die Zuordnung eines Werkzeugs sind die genaue Kaliberbezeichnung und die vereinbarte Ausführung maßgeblich.

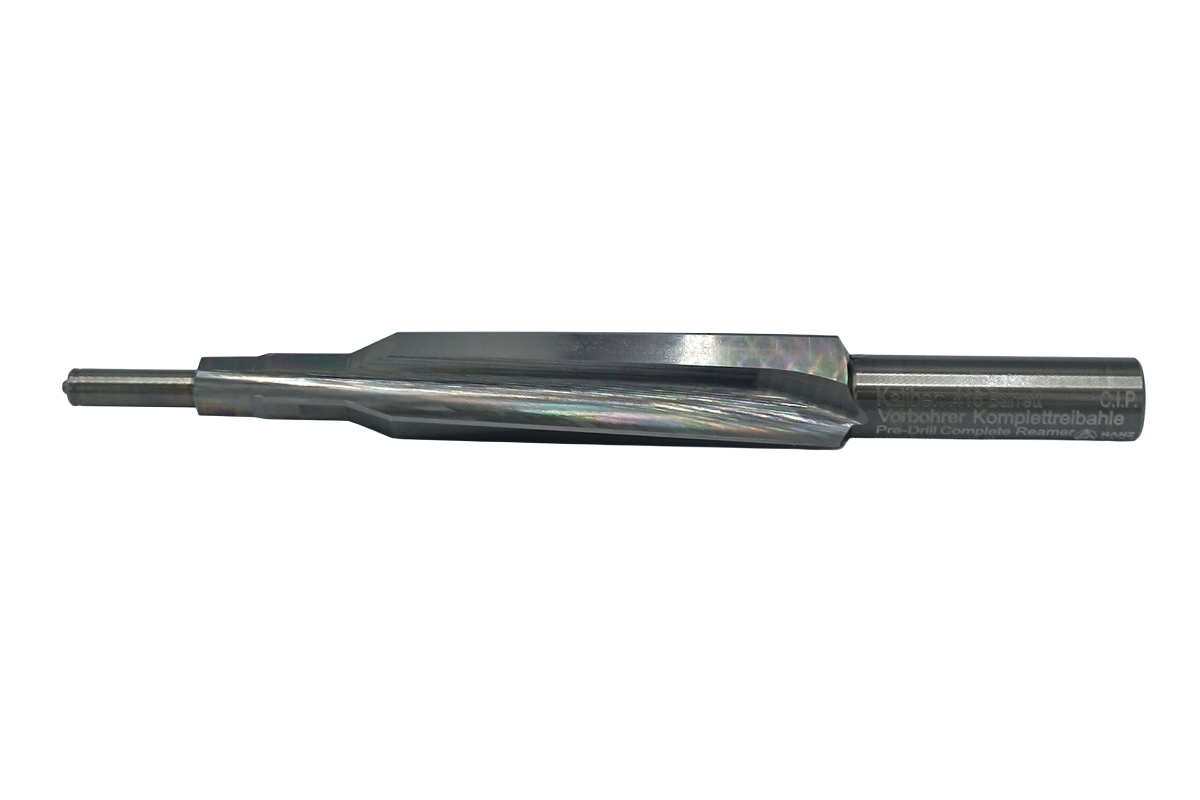

Der Patronenlager-Vorbohrer von HANZ Arms bohrt die Patronenlagerkontur mit 0,3 mm Untermaß vor. Er vereint die Aufgaben von Schrupp- und Vorreibahlen in einem Werkzeug. Das Vorbohren spart Bearbeitungszeit, weil Bohren in unserer Methode schneller geht als Reiben, und schont die Reibahle beim anschließenden Fertigreiben.

Mit dem beschriebenen HANZ-Werkzeugkonzept genügen zwei Arbeitsschritte: Vorbohren und Fertigreiben mit der Komplettreibahle einschließlich Übergangskonus. Der Vorbohrer vereint dabei die Aufgaben von Schrupp- und Vorreibahlen. Gegenüber einem dreistufigen Reibverfahren entfällt ein Arbeitsschritt. Die separate Bearbeitung des Übergangs ist bei dieser Komplettausführung nicht erforderlich.

Der Zeitvorteil entsteht durch die Vorbearbeitung mittels Bohren, die im beschriebenen HANZ-Verfahren schneller erfolgt als die entsprechende Vorbearbeitung durch Reiben. Anschließend übernimmt die Komplettreibahle das Fertigreiben. Eine feste Zeitersparnis in Minuten oder Prozent hängt von der jeweiligen Anwendung ab.

Der Vorbohrer übernimmt die Materialbearbeitung vor dem Fertigreiben. Dadurch muss die Komplettreibahle weniger Material abtragen und wird entlastet. Die Schonung ergibt sich aus dieser Aufgabenverteilung zwischen Konturvorbohrer und Patronenlager-Reibahle.

Die Angabe drei Zehntel bezeichnet hier 0,3 mm Untermaß gegenüber der vorgesehenen Fertigkontur. Der Vorbohrer übernimmt die Vorbearbeitung, die bei einem dreistufigen Reibverfahren auf Schrupp- und Vorreibahlen verteilt ist. Das Fertigreiben bleibt die Aufgabe der Fertig- oder Komplettreibahle.

Nein. Schrupp- und Vorreibahlen gehören nicht zu unserem Lieferprogramm. Ihre Aufgaben bei der Vorbearbeitung vereint unser Patronenlager-Vorbohrer in einem Werkzeug. Für das anschließende Fertigreiben erhältst du bei HANZ Arms Fertigreibahlen ohne Übergangskonus oder Komplettreibahlen mit Übergangskonus.

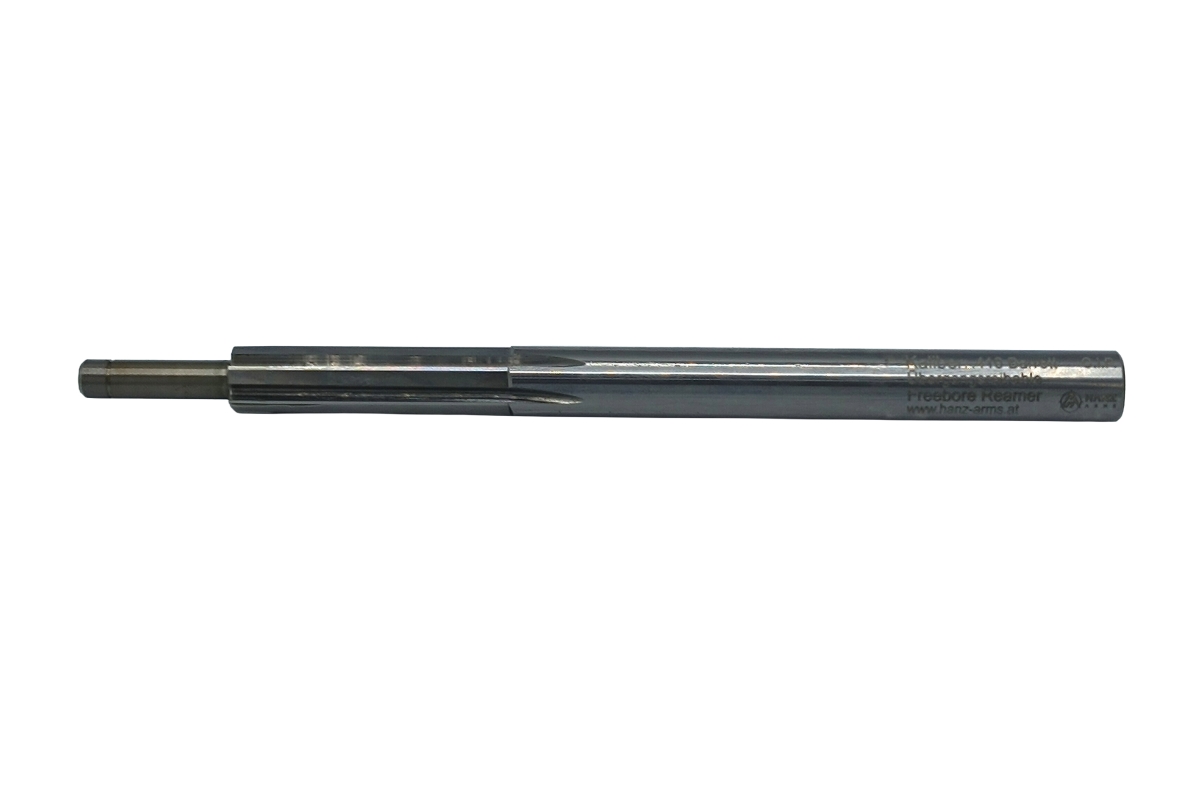

Die Übergangsreibahle von HANZ Arms, auch Übergangskonusreibahle genannt, stellt den Geschossübergang separat her. Sie wird benötigt, wenn das Patronenlager mit einer Fertigreibahle ohne integrierten Übergangskonus bearbeitet wurde. Verschlussabstand und Hülsenhals bleiben dabei unverändert.

Nein. Die hier beschriebene Übergangsreibahle bearbeitet ausschließlich den Geschossübergang. Ihre Werkzeugfunktion ist von der Bearbeitung des Verschlussabstands und des Hülsenhalses getrennt. Das unterscheidet sie von Werkzeugausführungen, die mehrere Bereiche gemeinsam bearbeiten.

Nach der Bearbeitung mit einer Fertigreibahle ohne Übergangskonus wird der Übergang separat mit einer Übergangskonusreibahle hergestellt. Bei einer Komplettreibahle ist der Übergangskonus bereits Teil des Werkzeugs und wird beim Fertigreiben mitgefertigt. Für diese Komplettbearbeitung ist kein zusätzlicher Arbeitsgang zur Herstellung des Übergangs erforderlich.

Bei Verwendung einer Fertigreibahle ohne Übergangskonus lässt sich der Übergang anschließend separat mit einer Übergangskonusreibahle herstellen. Die Übergangstiefe kann dadurch unabhängig von der Fertigreibahle auf das vorgesehene Geschoss und dessen Setztiefe abgestimmt werden. Verschlussabstand und Hülsenhals bleiben unverändert.

Im internationalen Werkzeugangebot werden Bezeichnungen wie throating reamer oder throater reamer verwendet. HANZ Arms verwendet für das hier beschriebene Werkzeug den Begriff Übergangsreibahle. Bei internationalen Angeboten ist die konkrete Produktbeschreibung wichtig, weil kombinierte Werkzeuge andere Bearbeitungsbereiche umfassen können.

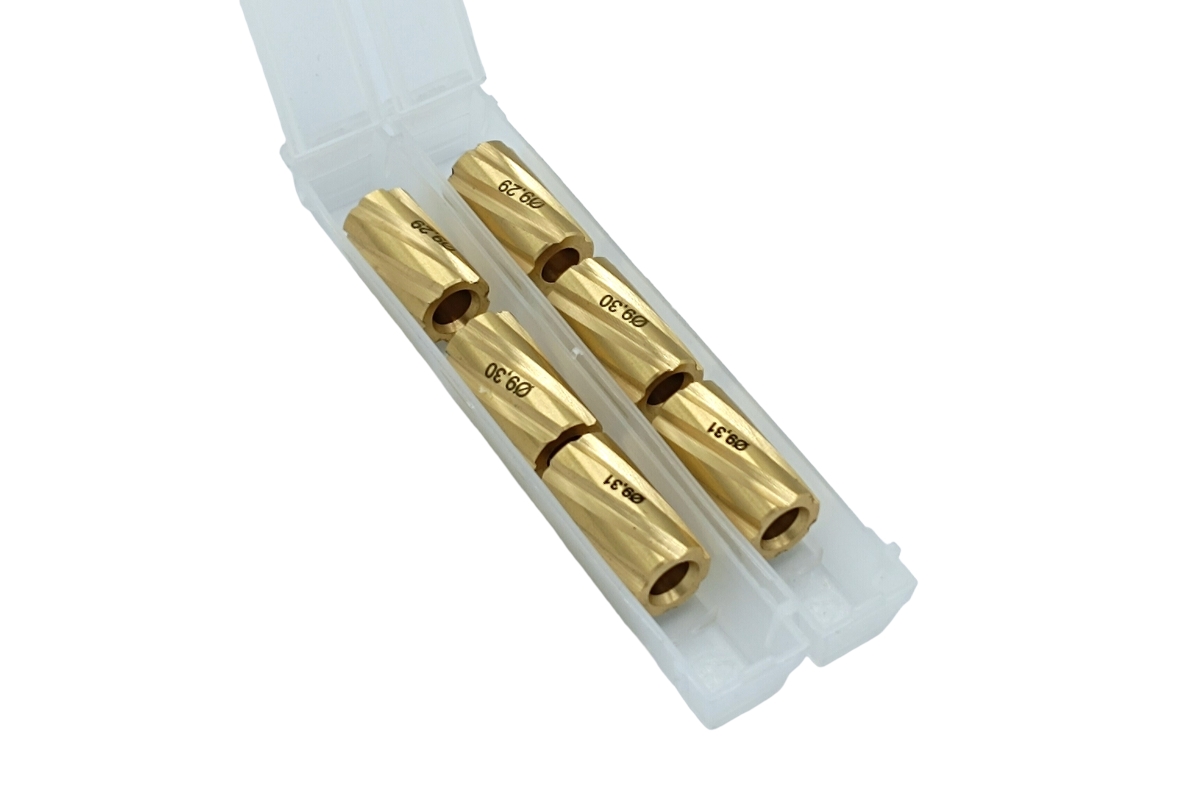

Die Führungsbuchsen von HANZ Arms zentrieren die Reibahle in der Laufseele. Sie bestehen aus Messing und sind austauschbar. Führungsbuchse und Reibahle erfüllen unterschiedliche Aufgaben: Die Buchse übernimmt die Führung, die Reibahle die Bearbeitung.

HANZ Arms verwendet Messing für die beschriebenen Führungsbuchsen, weil das vergleichsweise weiche Material das Laufprofil schont. Die Buchsen unterstützen die Zentrierung der Reibahle in der Laufseele und lassen sich bei Bedarf austauschen.

Die spiralförmig eingefrästen Nuten ermöglichen die Hochdruckschmierung von der Laufmündung aus durch den Lauf. Sie dienen dem Durchfluss des Schmiermittels im Bereich der Führungsbuchse. Dadurch kann das Schmiermittel die Späne nach hinten aus dem Patronenlager abführen.

Beim hier beschriebenen HANZ-System wird das Schmiermittel von der Laufmündung aus durch den Lauf zugeführt. Die Späne werden nach hinten aus dem Patronenlager gespült. Die Richtung der Späneabfuhr ist damit von vorne nach hinten.

Die Spiralnuten ergänzen die Führungsfunktion um einen Durchflussweg für das Schmiermittel. Die Führungsbuchse zentriert die Reibahle; das durchströmende Schmiermittel unterstützt den Abtransport der Späne aus dem Patronenlager. Damit verbinden die HANZ-Führungsbuchsen die Zentrierung mit der beschriebenen Späneabfuhr.

Ja. Die Messing-Führungsbuchsen von HANZ Arms sind leicht austauschbar. Die Buchse kann als Zubehörteil gewechselt werden, während die Reibahle weiterverwendet wird. Die passende Ausführung richtet sich nach dem jeweiligen Werkzeug.

HANZ Arms bietet die beschriebenen Führungsbuchsen im Dreier-Set an. Das Set besteht aus drei Messing-Führungsbuchsen. Nenne bei deiner Anfrage die zugehörige Reibahle und das Kaliber, damit das benötigte Set eindeutig zugeordnet werden kann.

Pilot bushing ist eine englische Bezeichnung für eine Führungsbuchse. Solche Buchsen gehören bei Werkzeugen mit austauschbarer Führung zum Zubehör. Die beschriebenen Führungsbuchsen von HANZ Arms bestehen aus Messing und werden im Dreier-Set angeboten.

Bei HANZ Arms erhältst du die beschriebenen Fertig-, Komplett- und Übergangsreibahlen für jedes gewünschte Kaliber. Nenne bei deiner Bestellung die vollständige Kaliberbezeichnung, die gewünschte Reibahlenart und die Maßausführung. Gib ausdrücklich an, ob du eine Fertigreibahle ohne Übergangskonus, eine Komplettreibahle mit Übergangskonus oder eine Übergangsreibahle benötigst. Für die Vorbearbeitung bieten wir Patronenlager-Vorbohrer an.

Wir liefern die beschriebenen Hartmetall-Reibahlen innerhalb von 14 Tagen. Den konkreten Liefertermin klären wir im Rahmen deiner Anfrage. Angaben zu zusätzlichen Leistungen oder Zubehör werden separat abgestimmt.

Die Angabe von 14 Tagen bezieht sich auf die beschriebenen Hartmetall-Reibahlen. Die Lieferzeit eines Zubehörteils oder einer anderen Werkzeugposition lässt sich daraus nicht automatisch ableiten. Nenne bei deiner Anfrage alle benötigten Positionen, damit ihre Verfügbarkeit gemeinsam geklärt werden kann.

Nenne die gewünschte Werkzeugart, die vollständige Kaliberbezeichnung und die benötigte Stückzahl. Unterscheide ausdrücklich zwischen Fertigreibahle ohne Übergangskonus, Komplettreibahle mit Übergangskonus, Übergangsreibahle und Patronenlager-Vorbohrer. Ergänze bei Reibahlen die gewünschte Maßausführung nach CIP-Vorgaben oder mit CIP-Mindestmaß. Bei Führungsbuchsen nenne die zugehörige Reibahle.

Du erreichst HANZ Arms über die Kontaktseite unserer Website. Beschreibe kurz, welches Werkzeug du für welches Kaliber benötigst. Mit der vollständigen Kaliberbezeichnung und der gewünschten Ausführung lässt sich deine Anfrage eindeutig zuordnen.

Ja. Wende dich mit deiner Frage über unsere Kontaktseite an HANZ Arms. Nenne das Kaliber und die vorhandene Werkzeugausführung. Die Zuordnung zum bestehenden Werkzeug hilft uns, deine Frage gezielt zu beantworten.
